大約一年前，斯托克韋爾彈性材料公司（Stockwell Elastomerics）在賓夕法尼亞州費城的主公樓屋頂上對（duì）多種材料進行暴露測試。本實驗測試了 37種橡膠聚合物樣品，包括SBR（苯乙烯-丁二烯橡膠）、氯丁（dīng）橡（xiàng）膠、EPDM（環（huán）氧丙烷二單體）、ECH（環氧氯丙烷）、PORON（微孔聚氨（ān）酯泡沫（mò）塑料）、 矽膠海綿、矽膠泡（pào）沫塑料、固體矽膠、氟矽橡膠製品（pǐn）等。該地區氣候（hòu）變化較（jiào）大，氣溫變化從-15℃到38℃，年降水量總（zǒng）計1659mm，風速最高可達97  Km/h。

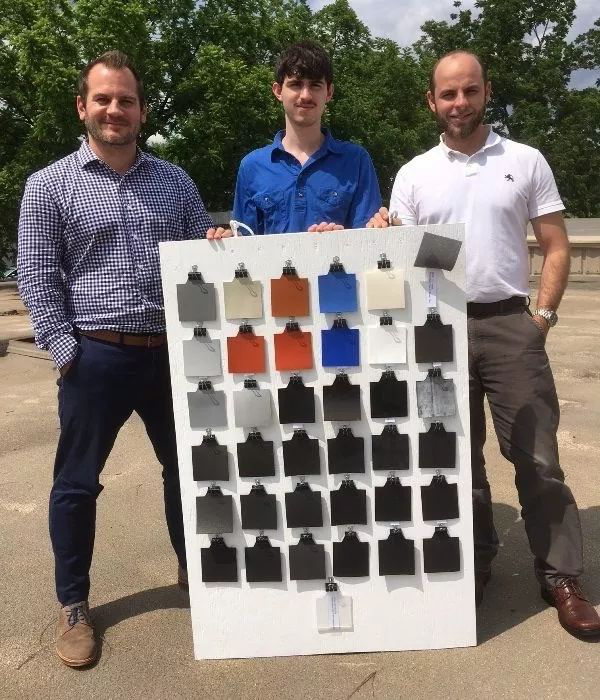

美（měi）國斯托克韋爾彈性材料公司戶外（wài）暴露實驗

　　正如（rú）實驗前預測的一樣（yàng），矽基材料在長達一年的暴露的測評中表現最好，材料性能變化最小。矽基材料在（zài）尺寸或厚度上幾乎沒有變化，也沒有（yǒu）開 裂，僅由於樣（yàng）品（pǐn）上的灰塵（chén）的堆積（jī）造成表麵輕微變色。由於有機矽具有彈性體（tǐ）的化學結構，其無機骨架分子結構模型增強了（le）材料對其他化（huà）學物質的 抵抗力，因此矽基材料（liào）不（bú）會像類似材料那樣降解。此外矽（guī）氧鍵在原子水平上的高結（jié）合強度使得材料具（jù）有很高的耐熱性和抗紫外線能力。

矽基材料實驗對比（bǐ）前後

　　其他聚合材料（liào）如Poron和混合海綿（mián）等（děng），在實驗測評中（zhōng）表現並不好。雖然Poron和其他（tā）聚氨酯泡沫塑料在室內環境中是很好的（de）密封材料，但在戶外長 時間暴露在陽光下，特（tè）別是紫外線下，材料會發生嚴重的開裂和脆化。

Poron材料實（shí）驗對（duì）比前後

　　低密度聚（jù）氨酯泡（pào）沫的情況甚至更糟，隨著暴露時間的增長，材料逐漸風化解體。

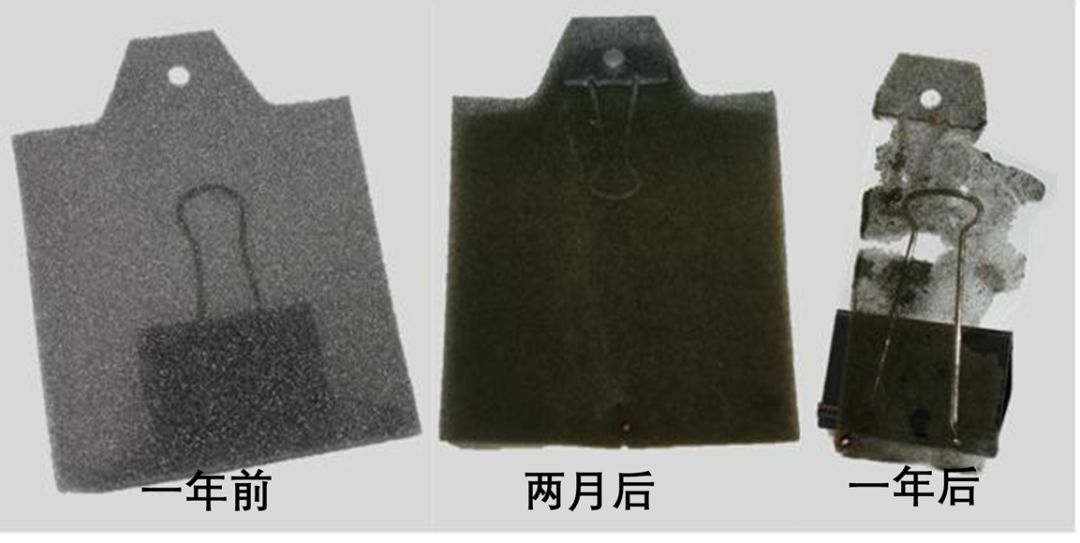

低密度聚氨酯（zhǐ）泡沫材料實驗對比前後

　　在為期一年的試驗（yàn）中（zhōng），氯丁橡膠和混合海綿的損傷程度相當，在試驗過程（chéng）中兩種材（cái）料的實（shí）驗樣本都出現了丟失或損壞。由於陽光暴（bào）曬和高溫導致 樣本（běn）材料嚴重幹燥腐蝕，一陣強風就可能會把實驗樣品（pǐn）從測（cè）試板吹下來。

　　其（qí）他實驗測評（píng）結果包括：非矽酮固體橡膠材料（liào）實驗樣品整體（tǐ）略有收縮。矽基導電材料由於電阻率顯（xiǎn）著提高，導電性能出現下降。而導（dǎo）電氯丁橡膠 材（cái）料由於失去了電阻性表麵塗層而提高（gāo）了導電性性能。

　　在工程設（shè）計選材時，人們通常隻關注產品（pǐn）的機械（xiè）、化（huà）學或電氣工藝需求。但通過本次實驗測評，戶（hù）外暴露和紫外線照射也應（yīng）成為人（rén）們（men）需要關注的 重點。對某些材料而言戶外紫外線直射可能是決定產品性能是否可（kě）靠的關鍵因（yīn）素。雖然不同材料（liào）都具有（yǒu）各自適用的材料優點（diǎn），但確保戶外暴露不 會導致材料退化仍然很（hěn）重要。
